导读：本文重点回答了以下四个问题——什么是圆度仪？圆度仪的工作原理是什么？圆度仪设备有哪些类型？使用圆度仪有哪些注意事项？除此之外，也简单普及了使用圆度仪的行业类别以及以及应用场景。

基本介绍

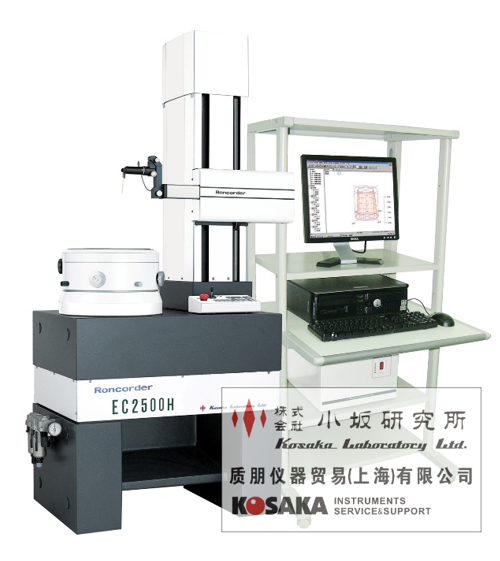

圆度仪是一种测量零件回转表面(轴、孔或球面)不圆度的精密仪器。通常有两种类型：小型台式，把工件装在回转的工作台上，测量头装在固定的立柱上；大型落地式，把工件装在固定的工作台上，测量头安装在回转的主轴上。测量时，测量头与工件表面接触，仪器的回转部分(工作台或主轴)旋转一周。因回转部分的支承轴承精度极高，故回转时测量头对被测表面将产生一高精度的圆轨迹。被测表面的不圆度使测量头发生偏移，转变为电(或气)信号，再经放大，可自动记录在圆形记录纸上，直接读出各部分的不圆度，供评定精度与工艺分析之用。广泛用于精密轴承、机床及仪器制造工业中。

工作原理

圆度仪是一种测量零件回转表面(轴、孔或球面)不圆度的精密仪器。通常有两种类型：小型台式，把工件装在回转的工作台上，测量头装在固定的立柱上；大型落地式，把工件装在固定的工作台上，测量头安装在回转的主轴上。测量时，测量头与工件表面接触，仪器的回转部分(工作台或主轴)旋转一周。因回转部分的支承轴承精度极高，故回转时测量头对被测表面将产生一高精度的圆轨迹。被测表面的不圆度使测量头发生偏移，转变为电(或气)信号，再经放大，可自动记录在圆形记录纸上，直接读出各部分的不圆度，供评定精度与工艺分析之用。广泛用于精密轴承、机床及仪器制造工业中。

基本类型

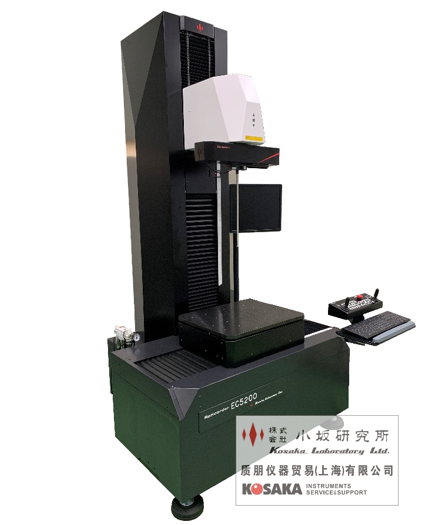

圆度仪基本上有两种形式。(1)工作台转动式：工件转动而检测器固定；(2)测量轴转动式：工件固定而检测器转动。圆度仪的关键之一是旋转主轴有非常高的制造精度和装配精度。

使用注意事项

1. 每天开机后，用酒精（无水乙醇,99.97%）清洁大理石工作台及立柱大理石部分。注意：不要用酒精擦拭驱动箱外壳，因为，外壳部分表面是喷涂油漆的，容易起化学反应，用酒精擦拭后容易影响外观的美观。

2. 注意大理石工作台的T型槽、立柱的丝杆及立柱导轨（立柱后面金属部分）的防锈，定期涂防锈油特别是放长假时一定要注意。具体方法：可以喷WD40在以上地方，过五分钟之后，用无尘纸将多余的WD40擦干净。

3. 在不使用时，应将探针Stylus拆下放置在专用的探针盒里。

4. 需要定期检查供电电源的电压，请用户设备维护专业人员配合，具体方法：检查电压值是否在110~~240V之间，电压的波动是否在允许范围之内，L-火线、N-零线、E-接电线的相序及电压是否正确。

5. 外部供电有无UPS不间断电源保护装置（必须安装），为了防止当电源送电和突然断电引起的峰值电压对控制箱内电路板、电脑及电子元件的损坏。

6. 仪器的环境温度及湿度是否在允许范围之内。操作环境温度的范围：15-30摄氏度，温度梯度变化允许范围：小于2摄氏度（一般环境要求，如加工现场）； 操作环境温度的范围：18-22摄氏度，温度梯度变化允许范围：小于2摄氏度（标准计量室）； 湿度要求：45%-75%之间。
