圆度、圆柱度与圆跳动、全跳动作为常见的形位公差，有着相似的点，但其定义与测量方式均不相同，如下：

定义方面

• 圆度：是指零件上圆的要素实际形状与理想圆的差异，即圆的圆整程度，限制实际圆对理想圆变动量。

• 圆柱度：表示零件上圆柱面外形轮廓上的各点对其轴线保持等距状况。

• 圆跳动：被测实际表面绕基准轴线作无轴向移动的回转时，在指定方向上指示器测得的最大读数差。

• 全跳动：被测实际表面绕基准轴线无轴向移动的回转，同时指示器作平行或垂直于基准轴线的移动，在整个过程中指示器测得的最大读数差。

公差带方面

• 圆度：公差带是以公差值t为半径差的两同心圆之间的区域。

• 圆柱度：公差带是两同轴圆柱面间的区域，该两同轴圆柱面间的径向距离即为公差值。

• 圆跳动：径向圆跳动公差带是在垂直于基准轴线的任一测量平面内，半径差为公差值t，且圆心在基准轴线上的两个同心圆之间的区域。

• 全跳动：径向全跳动公差带是半径为公差值t，且与基准轴线同轴的两圆柱面之间的区域；端面全跳动公差带是垂直于基准轴线，距离为公差值t的两平行平面之间的区域。

测量方法方面

• 圆度：常用千分尺测量不同位置的直径，取直径最大值与最小值差值再除以2得出半径差。

• 圆柱度：可用圆柱度仪测量，也可像测量圆度那样用千分尺测量多个截面不同位置直径，取所有测量值中最大值与最小值差值再除以2。

• 圆跳动：用偏摆仪将工件两端顶住，百分表固定在被测圆柱面上并加压调零，转动工件一圈，读出指示表中的最大值和最小值并得出差值，取其中最大跳动值为圆跳动误差值。

• 全跳动：用偏摆仪将工件两端顶住，滑动机构夹住百分表与被测圆柱面施压接触并调零，一边转动工件，一边使百分表沿被测圆柱面移动，读出百分表的最大值与最小值并求差，所得出的数值即为全跳动误差值。

应用场景方面

• 圆度：主要用于对回转体零件的圆形截面精度有要求的场合，如发动机活塞、轴承滚珠等，确保其与配合部件间的间隙均匀性。

• 圆柱度：用于对圆柱面整体形状精度要求较高的零件，如液压缸、气缸等，保证密封性和运动精度。

• 圆跳动：常用于对回转体零件某一截面的跳动精度有要求的情况，如减速器从动轴上与齿轮配合的圆柱面，控制齿轮装配后的回转精度。

• 全跳动：适用于对整个圆柱面或端面的跳动精度要求严格的零件，如曲轴磨床砂轮架主轴，保证主轴的回转精度和稳定性。

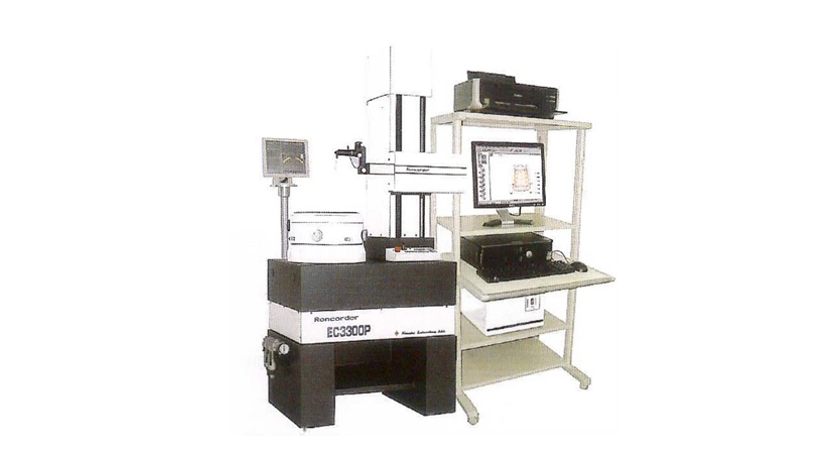

圆柱度仪测量圆跳动及全跳动可实现自动测量，按照预设的路径和参数进行测量，减少了人为操作误差，提高了测量的准确性和可靠性。能同时测量多个相关参数，如在测量全跳动的同时，还能获取圆柱度、圆度等参数，便于对工件的整体形状和位置误差进行综合评估。
